NGUYÊN LÝ HOẠT ĐỘNG CỦA XE NÂNG

5/5 - (9 bình chọn)

Xe nâng hàng là gì?

Trước khi tìm hiểu Nguyên lý hoạt động của xe nâng hàng. Chúng ta cần biết Xe nâng hàng là gì?
Xe nâng hàng là thiết bị được sử dụng rất phổ biến ở các cơ sở sản xuất, nhà máy, doanh nghiệp hiện nay nhờ những công năng tuyệt vời mà nó mang lại. Dòng xe này sẽ giúp tiết kiệm chi phí nhân công cũng như mang đến hiệu quả tuyệt đối cho quá trình vận chuyển hàng hoá. Vậy nguyên lý hoạt động của xe nâng hàng ra sao? Hãy cùng MINH HÀ AUTO tìm câu trả lời qua bài viết dưới đây.

Tiếp theo chúng ta cùng tìm hiểu Cấu tạo xe nâng hàng ngồi lái (tiêu chuẩn)

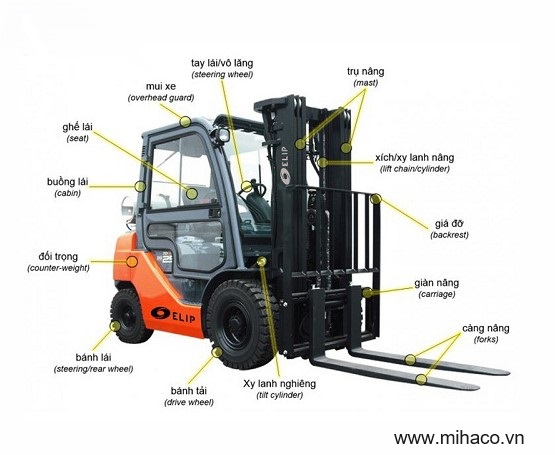

Cấu tạo và nguyên lý hoạt động của xe nâng hàng

Cấu tạo xe nâng tiêu chuẩn gồm các bộ phận chính sau:

Lốp xe và xilanh lái tổng: Điều khiển thông qua hệ thống thủy lực từ van chia, lốp sau được thiết kế nhỏ hơn lốp trước với 2 vật liệu (lốp đặc, lốp hơi). Tùy vào địa hình làm việc mà khách hàng lựa chọn được loại lốp phù hợp.

Xi lanh nghiêng: Hỗ trợ việc lấy hàng, di chuyển hàng hoá được diễn ra an toàn và dễ dàng với khả năng nghiêng khung nâng về phía trước 6 độ và ngả về sau khoảng 12 độ.

Hệ thống truyền động và hệ thống phanh trước. Đây đều là những hệ thống làm việc liên tục ở cường độ cao của xe. Vì thế khi bảo trì, người dùng cần kiểm tra kỹ càng những bộ phận này.

Hệ thống truyền động của xe nâng hàng được lắp đặt ở phía trước xe, nhờ thế mà quá trình thay thế, sửa chữa xe sau này trở nên nhanh chóng và dễ dàng hơn.



Khung nâng Là một trong những bộ phận quan trọng trong cấu tạo xe nâng, quyết định đến chiều cao nâng hàng của xe. Trên thị trường hiện nay, có hai loại khung nâng cơ bản là loại 2 khung và loại 3 khung nâng được lắp lồng với nhau, thông qua hệ thống con lăn và đường ray trong khung. Khả năng chịu va đập mạnh rất tốt.

Giá nâng hàng: Bộ phận này được gắn với càng nâng và di chuyển lên xuống theo khung nâng nhờ hệ thống xích và xi lanh. Một chiếc xe nâng có tải trọng càng lớn thì kích thước giá nâng sẽ càng tăng cao. Trên giá nâng có lắp đặt những con lăn dẫn hướng giúp giá nâng có thể hoạt động ổn định và không bị rung lắc khi trong khi làm việc.

Càng nâng, nĩa nâng: Bộ phận này được thiết kế hình dáng chữ L ở vị trí đầu xe nâng, giúp tiếp xúc với hàng hóa và liên kết với giá nâng. Hai loại kích thước càng nâng phổ biến nhất hiện nay là 1m và 2m. Tuỳ vào yêu cầu đặc trưng của công việc mà bạn lựa chọn kích thước cho phù hợp.

Cabin: Đây là nơi để người lái xe ngồi thao tác khi vận hành xe. Là phần trung tâm của xe nâng, nơi lắp đặt ô lăng, bảng taplo, bàn đạp phanh, ga cùng các thiết bị an toàn cho xe đều được lắp đặt ở trong đây.

Thùng chứa nhiên liệu và động cơ: Cấu tạo của các thùng chứa này vô cùng đơn giản. Sức chứa thường dao động trong khoảng từ 60 – 200 lít, đủ để xe có thể hoạt động trong 24 giờ.

Đối trọng xe: Đây là bộ phận quan trọng và không thể thiếu trên mỗi chiếc xe nâng, dùng để cân bằng trọng lượng hàng hoá cũng như giúp xe nâng giữ được thăng bằng khi thực hiện thao tác bốc dỡ.

Xe nâng hàng 3 tấn XCMG

Cấu tạo xe nâng điện

Xét về phần cấu tạo của xe nâng hàng, xe nâng điện cũng được thiết kế với đầy đủ các bộ phận giống như xe nâng sử dụng động cơ đốt trong. Nó chỉ khác ở chỗ:

  • Thùng nhiên liệu sẽ được đổi thành bình ắc quy ở xe nâng điện.
  • Hệ thống di chuyển trước được đổi thành mô tơ di chuyển.

Cấu tạo xe nâng điện đứng lái Doosan

Có thể bạn quan tâm: Cấu tạo chi tiết của xe nâng hàng

NGUYÊN LÝ HOẠT ĐỘNG CỦA XE NÂNG HÀNG

Dòng xe nâng chạy động cơ đốt trong và xe nâng điện dáng ngồi đều có nguyên lý hoạt động giống nhau.

1. Nguyên lý nâng hạ và nghiêng càng

Đối với những dòng xe có khả năng thay đổi chiều cao của khung nâng và nghiêng khung chúng đều được trang bị thêm piston thủy lực. Bộ phận này hoạt động theo nguyên tắc bơm hoặc hút dầu thủy lực ra khỏi xi lanh.

1.1. Cách nâng hạ khung

Người điều khiển bơm dầu thủy lực từ thùng chứa vào xi lanh đứng. Lúc này, piston sẽ bắt đầu di chuyển tịnh tiến từ dưới lên theo chiều thẳng đứng để đẩy khung nâng lên. Ngược lại, nếu muốn hạ khung nâng người điều khiển sẽ rút bớt dầu thủy lực từ xi lanh và đưa về thùng chứa.

cơ chế nâng hạ - nguyên lý hoạt động của xe nâng hàng

1.2. Cách nghiêng càng

Người điều khiển sẽ đặt nghiêng xi lanh một góc so với chiều thẳng đứng. Sau đó dùng một đầu xi lanh được nối với thân xe, đầu còn lại sẽ được nối với khung nâng. Sau đó, xilanh sẽ đẩy 1 đầu của khung nâng ra xa hoặc kép gần tạo ra góc nghiêng lý tưởng cho bộ nâng hạ.

cơ chế nghiêng càng

2. Nguyên lý nâng hạ hàng hóa

  • Đối với các dòng xe nâng pallet thấp đơn giản, việc nâng hạ hàng hóa chỉ cần nâng hạ các bánh xe bên dưới càng nâng là được.
  • Đối với các dòng xe nâng lên cao, người vận hành sẽ điều chỉnh chiều cao cả giá nâng và càng nâng. Lúc này, bánh xe đà quay dẫn đến dây xích chuyển động, các vòng bi trên giá nâng di chuyển động trượt trên khung nâng từ dưới lên trên. Khi quá trình này kết thúc, nó sẽ tự động thực hiện ngược lại để hạ càng nâng xuống.

Xe nâng hàng 15 tấn xcmgxcmg

Xe nâng giúp di chuyển hàng hóa từ thấp đến cao, từ nơi này đến nơi khác một cách dễ dàng

  • Quá trình nâng hạ hàng hóa lên xuống của xe:

Đây là phần đáng quan tâm nhất, công việc chính của nó là nhấc hàng hoá có khối lượng lớn lên xuống ở những độ cao nhất định.

Khi càng xe nâng được đưa vào vị trí pallet hàng hóa để nâng hàng. Bộ phận bơm dầu thuỷ lực sẽ bắt đầu đẩy dầu nhiều hơn vào trong xi lanh nâng và khung nâng sẽ được đẩy lên cao. Các tầng kim loại bắt đầu trượt trên ray thông qua các con lăn dẫn hướng và mỡ chịu nhiệt để đi lên. Hệ thống bánh đà trên xe khiến cho dây xích chạy, con lăn trên giá nâng di chuyển trong ray giúp kéo càng nâng và pallet lên cao. Xilanh nghiêng ngả về phía sau giúp cho hàng hoá không bị ngả về phía trước, đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành.

Khi khung nâng di chuyển đến độ cao cần thiết, xilanh sẽ không được bơm dầu vào thêm nữa. Hàng hoá sau đó sẽ được đặt vào vị trí mong muốn. Sau khi hàng hoá đã đặt ở vị trí ổn thỏa, dầu trong xilanh sẽ chảy ngược trở lại về thùng chứa. Xilanh nâng lúc này sẽ bắt đầu hạ xuống làm khung nâng cũng dần hạ xuống vị trí ban đầu.

Tiếp đó, xe nâng được di chuyển đến vị trí đặt trong kho. Xích trên puly chạy ngược vòng để càng nâng và giá nâng trở bề vị trí thấp nhất. Xilanh nâng hạ và xilanh nghiêng cũng được xả hết dầu về thùng chứa nhiên liệu để xe trở lại trạng thái bình thường như lúc đầu.

Có thể bạn quan tâm: Những nguyên tắc an toàn khi vận hành xe nâng

Nguyên tắc an toàn khi sử dụng xe nâng người

Hy vọng qua những chia sẻ vừa rồi của Minh Hà Auto sẽ giúp bạn đọc hiểu rõ hơn về cấu tạo xe nâng, nguyên lý hoạt động của xe nâng cũng như cách vận hành cơ bản.
