🚛 CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG của Xe phun nước 14 khối Hino FL

1. Tổng quan hệ thống

Một xe phun nước 14 khối Hino FL là tổ hợp của nhiều hệ thống cơ – thủy lực – điện hoạt động phối hợp. Cấu tạo của xe phun nước 14m3 Hino FL có các bộ phận chính sau:

  • Khung gầm & hệ truyền lực (xe cơ sở Hino FL) chịu tải và cung cấp nguồn lực (động cơ, PTO).
  • Bồn chứa (xitec 14 m³) chứa nước, có cấu trúc chống sóng (baffles).
  • Hệ truyền lực phụ (PTO — Power Take Off) truyền mô-men từ hộp số tới bơm.
  • Bơm nước công nghiệp (pump unit)—trái tim của xe phun.
  • Mạch ống, van, đồng hồ, lọc, đầu phun/nozzle tạo thành hệ phun – tưới.
  • Bảng điều khiển & hệ điện trong cabin và ngoài thân xe điều khiển toàn bộ quá trình.

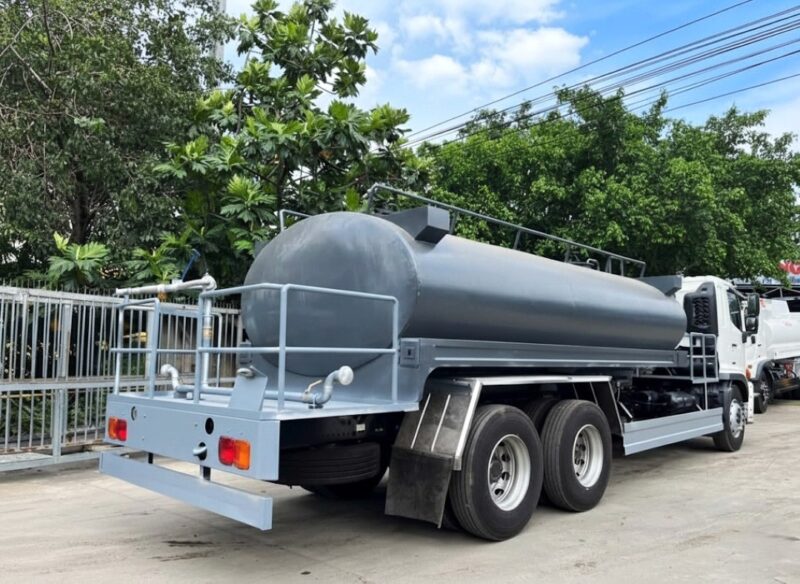

Xe bồn 14 khối Hino FL e5 phun nước rửa đường tưới cây xi téc 14m3
Cấu tạo và Nguyên lý hoạt động của xe nước 14 khối Hino FL e5 phun rửa đường tưới cây bồn xi téc 14m3

2. Xe cơ sở & truyền lực chính

  • Động cơ Hino J08E (Euro 5) cung cấp công suất lớn, mô-men xoắn cao ở vòng tua trung bình → phù hợp cho kéo tải nặng và cấp PTO.
  • Hộp số 6 cấp có trích PTO đặt ở vị trí tiêu chuẩn của nhà máy để dẫn động bơm.
  • PTO: cần chọn loại PTO có công suất dự phòng ≥ 20–40% so với công suất yêu cầu của bơm để tránh quá tải. PTO thường kích hoạt bằng cần cơ/điện, truyền qua trục khớp nối đến bơm.

3. Bồn chứa (xitec) — kết cấu & vật liệu

  • Vật liệu: thép carbon (CT3/SS400) dày ≥ 4 mm cho vỏ bồn thông dụng; tùy yêu cầu có thể dùng Inox 304 cho nước sinh hoạt hoặc môi trường ăn mòn.
  • Cấu trúc: bồn hình elip/hình tròn ngang, có vách ngăn chống sóng (baffles) nhằm giảm dao động dòng chất lỏng khi xe di chuyển (khoảng 2–4 vách tùy chiều dài).
  • Mối hàn: hàn tự động kín, xử lý chống ăn mòn bề mặt (sơn PU ngoài, sơn epoxy trong).
  • Trang bị an toàn: van an toàn/xả áp, ống thông hơi (breather), nắp thăm có gioăng kín, thang leo và lan can.

4. Bơm nước — loại, thông số và lắp đặt

  • Loại bơm: thường dùng bơm ly tâm nhiều tầng (centrifugal pump) hoặc bơm piston/positive displacement nếu cần áp suất rất cao. Bơm ly tâm phổ biến vì lưu lượng lớn, bảo trì đơn giản.

  • Thông số tham khảo (đề xuất cho xe 14m³):

    • Lưu lượng: 50 – 120 m³/h (tuỳ nhu cầu phun đường hay phun cao áp).
    • Áp lực làm việc: 1.5 – 6 bar (phun rửa đường và tưới); phun cao áp cần 8–12 bar (bơm khác hoặc bơm tăng áp phụ trợ).
    • Vòng tua bơm: tương ứng PTO ~800–1.800 rpm (phụ thuộc tỷ số truyền).

  • Lắp đặt: bơm đặt trên khung phụ, nối trục với PTO qua khớp nối đàn hồi, có chân đế giảm rung, dễ tháo lắp.

5. Hệ ống, van và phụ kiện

  • Vật liệu ống: inox 304 hoặc ống thép mạ, kích thước thường 2″ – 3” (DN50–DN80) cho đường hút/xả chính; ống phun tay thường 3/4” – 1”.
  • Van: van cổng (gate valve) cho xả lớn; van bi (ball valve) cho điều khiển; van một chiều (check valve) chống trả ngược; van an toàn (relief valve) bảo vệ hệ thống.
  • Bộ lọc hút: lọc thô trước bơm để tránh hạt rắn làm hỏng bơm.
  • Đồng hồ & cảm biến: áp kế, đồng hồ lưu lượng (flowmeter) tùy chọn, cảm biến mức nước (float switch).

6. Hệ phun — bố trí vòi & nozzle

  • Bố trí thường gặp: 2 vòi trước (bảng chắn đầu xe), 2 vòi bên hông (phun sát lề), 1 vòi sau và 1 vòi nóc/giàn (phun tầm xa).
  • Loại đầu phun: nozzle dạng quạt (fan) cho rửa/sát mặt đường; nozzle dạng sương cho tưới cây; đầu phun xoay cho rửa mạnh.
  • Kích thước và tầm phun: tầm phun 15–22 m cho vòi nóc; vòi trước tầm 8–12 m. Lưu ý: lưu lượng & áp suất quyết định tầm phun.

7. Hệ điều khiển & an toàn

  • Bảng điều khiển trong cabin: công tắc kích hoạt PTO, bơm, chế độ phun; đồng hồ áp suất, công tắc chọn vòi.
  • Bảng điều khiển ngoài thân: van điều khiển thủ công, khóa an toàn, đèn cảnh báo.
  • Hệ điện: rơ-le, fuse, cầu chì bảo vệ; đèn cảnh báo, còi.
  • Tính năng an toàn: công tắc hành trình khẩn cấp, van xả áp tự động, khóa chân chống khi thao tác.

8. Nguyên lý hoạt động (quy trình cơ bản)

  1. Chuẩn bị: Kiểm tra mức nước, dầu, nhiên liệu, khóa van an toàn, đảm bảo bồn đủ nước.
  2. Khởi động động cơ xe & bật PTO: truyền mô-men tới bơm.
  3. Khởi động bơm: bơm hút nước vào bồn (nếu bơm hút từ nguồn ngoài) hoặc bơm hút từ bồn nội bộ để tạo áp lực phun.
  4. Chọn vòi & điều chỉnh áp: tùy mục đích (rửa, tưới, phun cao áp).
  5. Vận hành: giám sát áp lực, lưu lượng; khi hoàn thành, tắt bơm, xả sạch đường ống, khóa van.
  6. Bảo dưỡng sau ca: xả nước thừa, kiểm tra các mối hàn, van, bơm, bôi trơn khớp nối PTO.

9. Bảo dưỡng định kỳ & kiểm tra

  • Hàng ngày: kiểm tra mức dầu bơm (nếu có), đảm bảo không rò rỉ, kiểm tra đồng hồ & công tắc.
  • Hàng tuần: kiểm tra lọc hút, van, gioăng nắp bồn, mức nước bồn.
  • Hàng tháng/500 giờ: kiểm tra khớp nối PTO, thay dầu bơm (nếu cần), siết bu lông chân đế.
  • Hàng năm: kiểm định bồn (thử áp), kiểm tra ăn mòn, sơn lại nếu cần.
  • Kiểm định PCCC / Đăng kiểm: theo quy định địa phương (thường 1–2 năm/lần).

10. Vấn đề thường gặp & xử lý nhanh

  • Bơm không lên áp: kiểm tra rò rỉ, gioăng hút, van một chiều, mực nước bồn.
  • Rung & kêu lạ: kiểm tra chân đế, khớp nối PTO, cân chỉnh trục.
  • Giảm lưu lượng: lọc hút bị nghẹt, van tiết lưu đóng không đúng, khe hở bơm mòn.
  • Rò rỉ bồn: kiểm tra mối hàn, van đáy, gioăng nắp thăm.

11. Khuyến nghị kỹ thuật khi mua/đóng xe

  • Chọn bơm phù hợp theo ứng dụng: rửa đường cần lưu lượng cao (≥60 m³/h @ 2–4 bar); phun cao áp cần lưu lượng trung bình nhưng áp suất cao (≧8–12 bar).
  • PTO: chọn PTO tỷ lệ truyền phù hợp để bơm hoạt động tại vòng tua hiệu quả của nó.
  • Vật liệu bồn: nếu dùng nước sinh hoạt/ăn mòn -> ưu tiên Inox 304; nếu chỉ rửa đường -> thép CT3 + lót sơn epoxy là đủ.
  • Bố trí vòi & điều khiển: nên có điều khiển trung tâm trong cabin + panel ngoài cho thao tác an toàn.
  • Hệ đo: trang bị đồng hồ áp & flowmeter để giám sát hiệu suất.

12. Kết luận

Về mặt kỹ thuật, xe phun nước Hino FL 14 khối là hệ thống phức hợp đòi hỏi sự đồng bộ giữa xe cơ sở (động lực), PTO & bơm (nguồn áp) và mạch ống – vòi (cung cấp nước đến điểm cần phun). Thiết kế đúng yêu cầu lưu lượng/áp lực, vật liệu bồn phù hợp và quy trình bảo dưỡng nghiêm ngặt sẽ đảm bảo hiệu suất lâu dài và an toàn vận hành.

Nếu bạn cần bản spec kỹ thuật đề xuất (chi tiết về model bơm, kích thước ống, van, sơ đồ lắp đặt, bản vẽ ngoài/âm) hoặc bảng kiểm tra (checklist) bảo dưỡng/kiểm định để đưa vào hồ sơ đấu thầu, mình có thể soạn file kỹ thuật chi tiết theo yêu cầu. Hy vọng Bài viết Cấu tạo và Nguyên lỹ hoạt động của xe nước 14 khối Hino FL trên giúp ích phần nào được cho quý khách.
