Cấu tạo hệ thống khí nén trên xe bồn chở cám Howo 21m³
1. Giới thiệu chung

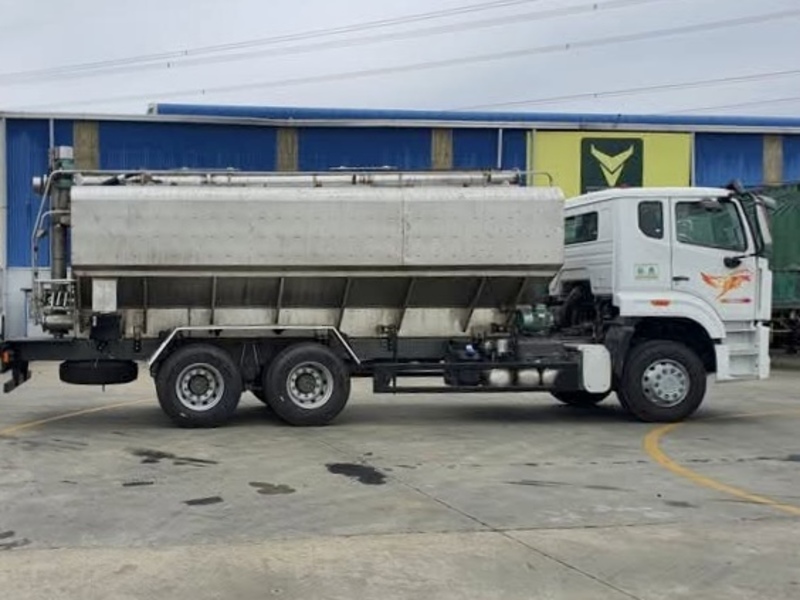

Xe bồn chở cám Howo 21m³ là dòng xe chuyên dụng cao cấp, thiết kế phục vụ vận chuyển thức ăn chăn nuôi dạng bột, viên hoặc hạt nhỏ.
Khác với các loại bồn cơ khí trục vít thông thường, nhiều model Howo 3 chân chở cám hiện nay ứng dụng hệ thống khí nén (pneumatic) giúp bơm, thổi và xả cám nhanh, sạch, không hao hụt, phù hợp cho nhà máy sản xuất thức ăn gia súc và trại chăn nuôi quy mô lớn.
Hệ thống khí nén được xem là “trái tim” của xe bồn chở cám – đảm bảo áp suất ổn định, tốc độ xả cao và vận hành an toàn tuyệt đối.
2. Cấu tạo chi tiết hệ thống khí nén trên xe bồn chở cám Howo 21m³
Hệ thống khí nén trên xe Howo chở cám bao gồm 5 cụm chính:
2.1. Máy nén khí (Air Compressor)
-
Được dẫn động từ trục PTO của hộp số xe Howo.
-
Áp suất nén đạt 0.8 – 1.0 MPa, cung cấp khí nén ổn định cho toàn hệ thống.
-
Có van an toàn, đồng hồ áp suất và bộ tản nhiệt giúp duy trì hiệu suất khi hoạt động liên tục.
2.2. Bình chứa khí nén (Air Tank)
-
Dung tích 80–120 lít, chế tạo bằng thép chịu áp lực cao.
-
Có nhiệm vụ tích trữ và phân phối khí nén cho bồn chứa, ống dẫn và hệ thống van điều khiển.
-
Trang bị van xả đáy tự động để loại bỏ hơi nước và tạp chất trong khí nén.
2.3. Hệ thống ống dẫn & van điều khiển
-
Ống dẫn chính làm bằng thép mạ kẽm hoặc inox, có khả năng chịu nhiệt và chống ăn mòn.
-
Hệ thống gồm van bi, van an toàn, van tiết lưu và van chuyển hướng giúp điều tiết luồng khí trong từng công đoạn: nạp – xả – thổi.
-
Có cảm biến áp suất và van ngắt khẩn cấp, đảm bảo an toàn khi áp suất vượt ngưỡng cho phép.
2.4. Buồng thổi & đầu phun khí (Discharge Nozzle)
-
Là nơi khí nén được phun vào đáy bồn chứa, tạo dòng xoáy cuốn cám ra khỏi bồn qua đường ống xả chính.
-
Đầu phun được thiết kế theo nguyên lý Venturi, tăng tốc dòng khí và giảm ma sát giữa cám và thành bồn.
-
Có thể điều chỉnh hướng thổi để tối ưu tốc độ xả và tránh hiện tượng bít tắc.
2.5. Hệ thống điều khiển & an toàn
-
Tích hợp bảng điều khiển điện – khí (electro-pneumatic) đặt bên hông xe.
-
Hiển thị áp suất, nhiệt độ, trạng thái van, cảnh báo rò rỉ khí.
-
Một số phiên bản Howo mới có tự động cân chỉnh áp suất để đảm bảo hiệu suất đồng đều khi xả hàng.
3. Nguyên lý hoạt động của hệ thống khí nén
Quy trình hoạt động gồm 3 giai đoạn chính:
-
Nén khí:
PTO truyền động cho máy nén khí → tạo áp suất 0.8–1.0 MPa → khí nén được dẫn vào bình chứa. -
Phun & khuấy cám:
Từ bình chứa, khí nén được phân phối vào các đầu phun ở đáy bồn → tạo dòng khí xoáy mạnh → làm tơi cám, đẩy cám về phía cửa xả. -
Xả cám:
Cám theo dòng khí di chuyển qua ống dẫn tới điểm tiếp nhận (silo hoặc kho chứa) → van đóng lại khi áp suất đạt ngưỡng.
Quá trình xả trung bình chỉ mất 10–15 phút cho một bồn 21m³.
4. Bảo dưỡng hệ thống khí nén – Những lưu ý quan trọng
Để hệ thống khí nén vận hành ổn định, cần chú ý:
-
Kiểm tra mức dầu máy nén khí mỗi 200 giờ hoạt động.
-
Vệ sinh bộ lọc khí đầu vào định kỳ, tránh bụi bẩn làm giảm lưu lượng.
-
Xả nước trong bình chứa khí nén hàng ngày sau khi vận hành.
-
Bảo dưỡng van an toàn và đồng hồ áp suất định kỳ 3–6 tháng/lần.
-
Không để rò rỉ khí nén, vì sẽ làm giảm áp lực và tăng tiêu hao nhiên liệu.
-
Khi xả cám liên tục, nên dừng máy 10–15 phút giữa các lần xả để tránh quá nhiệt.
5. Ưu điểm của hệ thống khí nén trên xe bồn chở cám Howo
-
Hiệu suất cao: tốc độ xả nhanh gấp 2 lần trục vít cơ khí.
-
Không hao hụt vật liệu: dòng khí khô, sạch, tránh dính cám.
-
Độ bền cao: cấu trúc thép mạ kẽm, chịu áp lực tốt, tuổi thọ >5 năm.
-
Dễ vận hành: hệ thống điều khiển đơn giản, thao tác an toàn.
-
Thích hợp mọi loại cám: bột, viên ép, hạt nhỏ, hỗn hợp.
6. Kết luận
Hệ thống khí nén trên xe bồn chở cám Howo 21m³ là giải pháp tiên tiến, giúp quá trình vận chuyển và xả hàng nhanh chóng – sạch sẽ – tiết kiệm nhân công, đặc biệt phù hợp cho nhà máy thức ăn chăn nuôi, trang trại quy mô lớn.
Việc hiểu rõ cấu tạo và nguyên lý hoạt động giúp người sử dụng vận hành đúng kỹ thuật, kéo dài tuổi thọ và tiết kiệm chi phí bảo dưỡng.
